Hei ada! Sebagai pembekal transformer minyak yang dialami minyak, saya sering bertanya tentang cara mengukur impedans litar pintas anak-anak lelaki yang buruk ini. Ia adalah parameter penting yang memberi kita gambaran tentang prestasi dan keselamatan pengubah. Oleh itu, mari kita menyelam dan memecahkan prosesnya.
Pertama, mengapa impedans litar pintas begitu penting? Nah, ia mempengaruhi bagaimana pengubah berkelakuan di bawah keadaan kesalahan. Pengukuran yang betul membantu kita memikirkan perkara-perkara seperti arus litar pintas yang dapat dikendalikan oleh pengubah dan seberapa baik ia dapat menahan peristiwa-peristiwa yang tiba-tiba, tinggi. Ia juga memainkan peranan dalam menentukan peraturan voltan pengubah, yang sangat penting untuk menjaga bekalan kuasa yang stabil.
Memahami impedans litar pintas
Sebelum kita melompat ke dalam proses pengukuran, mari kita memahami dengan cepat apa impedans litar pintas. Secara ringkas, ia adalah impedans yang pengubah membentangkan apabila penggulungan sekundernya adalah litar pintas. Impedansi ini adalah gabungan rintangan dan reaktansi belitan pengubah. Rintangan berasal dari konduktor tembaga atau aluminium dalam belitan, sementara reaktansi disebabkan oleh medan magnet yang dihasilkan oleh arus yang mengalir melalui belitan.
Bersedia untuk Pengukuran
Sekarang, mari kita bercakap tentang bersiap sedia untuk pengukuran. Anda memerlukan beberapa perkara:
- Peralatan ujian: Anda memerlukan sumber kuasa yang boleh membekalkan voltan dan arus yang diketahui. Pengubah voltan yang berubah -ubah atau set ujian yang direka khusus untuk ujian pengubah boleh melakukan silap mata. Anda juga memerlukan ammeter dan voltmeter untuk mengukur arus dan voltan dengan tepat.
- Gear keselamatan: Keselamatan Pertama, orang! Pastikan anda memakai peralatan keselamatan yang sesuai seperti sarung tangan terlindung, gelas keselamatan, dan topi keras. Ujian Transformer melibatkan bekerja dengan voltan dan arus tinggi, jadi anda tidak mahu mengambil peluang.
- Pengasingan pengubah: Sebelum anda memulakan pengukuran, pastikan pengubah terpencil dari grid kuasa. Ini bermakna memutuskan semua kabel kuasa masuk dan keluar. Anda juga perlu memastikan bahawa pengubahnya betul -betul didasarkan untuk mengelakkan sebarang kejutan elektrik.
Proses pengukuran
Sebaik sahaja anda bersedia, sudah tiba masanya untuk memulakan pengukuran. Inilah panduan langkah demi langkah:
- Litar pintas penggulungan sekunder: Sambungkan bar litar pintas atau kabel rintangan rendah di seluruh terminal penggulungan sekunder pengubah. Ini berkesan litar pintas sekunder.
- Sapukan voltan yang dikurangkan ke penggulungan utama: Menggunakan sumber kuasa anda, gunakan voltan yang dikurangkan ke penggulungan utama pengubah. Voltan harus cukup rendah supaya arus mengalir melalui belitan tidak melebihi arus yang dinilai pengubah.
- Ukur voltan dan arus: Gunakan ammeter dan voltmeter anda untuk mengukur arus yang mengalir melalui penggulungan utama dan voltan yang digunakan untuk penggulungan utama. Pastikan anda mengambil bacaan yang tepat.
- Kirakan impedans litar pintas: Sebaik sahaja anda mempunyai bacaan voltan dan semasa, anda boleh mengira impedans litar pintas menggunakan undang-undang OHM. Impedans litar pintas (ZSC) adalah sama dengan voltan yang digunakan untuk penggulungan utama (VSC) dibahagikan dengan arus yang mengalir melalui penggulungan utama (ISC). Jadi, ZSC = VSC / ISC.
- Ulangi pengukuran: Untuk mendapatkan hasil yang lebih tepat, adalah idea yang baik untuk mengulangi pengukuran beberapa kali dan mengambil purata bacaan.
Faktor yang mempengaruhi pengukuran
Terdapat beberapa faktor yang boleh menjejaskan ketepatan pengukuran impedans litar pintas. Berikut adalah sebahagian daripada mereka:
- Suhu: Rintangan lilitan pengubah berubah dengan suhu. Oleh itu, penting untuk mengukur suhu belitan semasa ujian dan membuat pembetulan yang sesuai dengan nilai impedans yang diukur.
- Kekerapan: Reaktansi penggulungan pengubah adalah bergantung kepada kekerapan. Kebanyakan ujian pengubah dijalankan pada kekerapan pengubah (biasanya 50 atau 60 Hz). Pastikan anda menggunakan kekerapan yang betul untuk pengukuran anda.
- Ketepuan magnet: Jika voltan yang digunakan terlalu tinggi, teras pengubah mungkin menjadi tepu magnetik. Ini boleh menjejaskan pengukuran impedans. Oleh itu, pastikan anda menggunakan voltan yang berada dalam julat operasi yang selamat dari pengubah.
Kepentingan pengukuran yang tepat
Pengukuran tepat impedans litar pintas adalah penting kerana beberapa sebab. Untuk satu, ia membantu kami memastikan bahawa pengubah memenuhi spesifikasi reka bentuk. Sekiranya impedans yang diukur jauh berbeza daripada nilai yang ditentukan, ia dapat menunjukkan masalah dengan pengubah, seperti giliran yang pendek dalam penggulungan atau teras yang rosak.
Kedua, pengukuran impedans yang tepat adalah penting untuk perlindungan sistem. Impedans litar pintas mempengaruhi arus litar pintas yang mengalir dalam sistem kuasa semasa kesalahan. Dengan mengetahui impedans pengubah, kita boleh mengira arus litar pintas dan pilih peranti pelindung yang sesuai, seperti pemutus litar dan fius, untuk melindungi sistem.
Transformer yang dilanda minyak kami
Di syarikat kami, kami menawarkan pelbagai transformer minyak yang berkualiti tinggi. Sebagai contoh, kamiPengubah pengedaran S9-M yang dimeteraikandireka untuk pengagihan kuasa yang boleh dipercayai dan cekap. Ia mempunyai struktur tertutup yang melindungi komponen dalaman dari faktor persekitaran, memastikan hayat perkhidmatan yang panjang.
Kami juga mempunyai3 fasa minyak pengubah pengagihan kuasa yang direndam, yang sesuai untuk pelbagai aplikasi perindustrian dan komersial. Pengubah ini direka untuk mengendalikan beban tinggi dan memberikan output kuasa yang stabil.

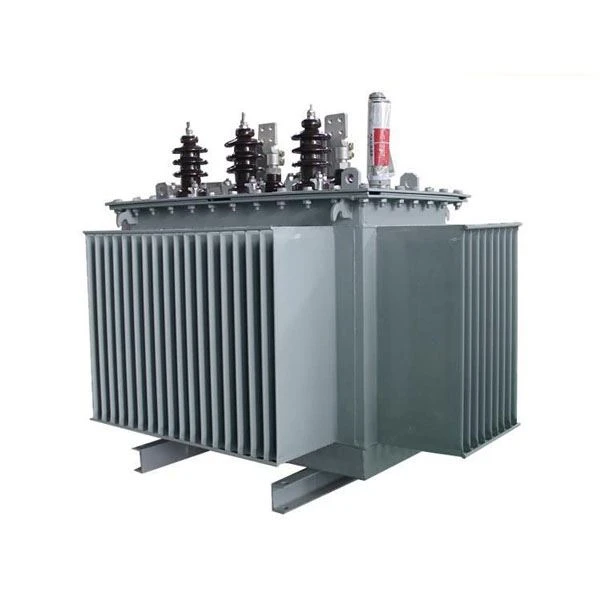

Dan jika anda memerlukan penyelesaian voltan tinggi, kami3 fasa pengubah voltan tinggi fasa elektrikadalah cara untuk pergi. Ia dibina untuk menahan voltan tinggi dan memberikan kuasa dengan cekap ke jarak jauh.
Hubungi kami untuk perolehan
Sekiranya anda berada di pasaran untuk transformer minyak yang dialami minyak atau mempunyai sebarang pertanyaan mengenai pengukuran impedans litar pintas, jangan teragak-agak untuk menjangkau. Kami berada di sini untuk membantu anda mencari pengubah yang tepat untuk keperluan anda dan memastikan ia berfungsi dengan baik. Hubungi kami hari ini untuk memulakan proses perolehan dan dapatkan nilai terbaik untuk pelaburan anda.
Rujukan
- IEEE Standard C57.12.00-2010, "Keperluan umum standard untuk pengedaran cecair, kuasa, dan pengaturcaraan cecair."
- IEC 60076-5: 2011, "Transformer Kuasa-Bahagian 5: Keupayaan untuk menahan litar pintas."
