Ciri -ciri struktur

S13 rendah - pengubah pengedaran kerugian mengamalkan struktur teras luka tiga -, tiga lajur teras diatur dalam segitiga sama segi tiga - susunan dimensi

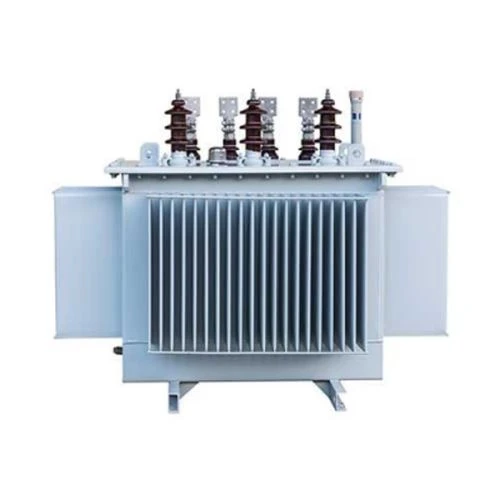

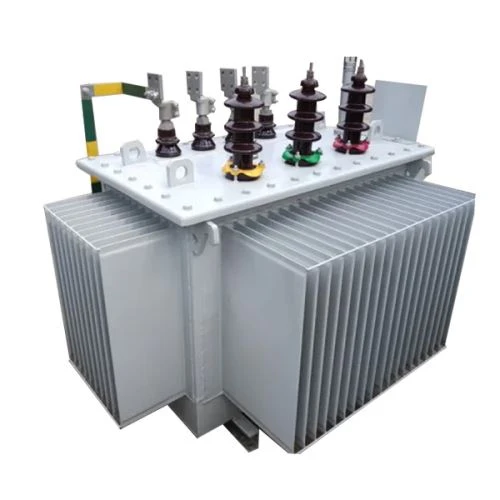

s13-m.rl winding core oil transformer

Kelebihan pembinaan

(1) Kekakuan dan ketahanan getaran secara keseluruhan

Sokongan bingkai segi tiga: teras dan belitan ditetapkan oleh bingkai logam segi tiga, dan keupayaan getaran mekanikal anti - meningkat lebih daripada 30%, terutamanya sesuai untuk persekitaran getaran seperti transit kereta api.
Tiada reka bentuk pengikat: Inti disembuhkan oleh gam resin epoksi untuk membentuk keseluruhan, menghapuskan bunyi dan kehilangan yang disebabkan oleh bolt longgar.

(2) Pengoptimuman berat dan kelantangan

20 - 30% pengurangan volume: Oleh kerana kekurangan sendi dalam teras dan kawasan keratan yang dioptimumkan -, jumlahnya lebih kecil pada kapasiti yang sama (misalnya . 1000 KVA Tradisional Transformer adalah kira
Pengurangan berat badan 15-25%: Kadar penggunaan bahan yang tinggi (kadar penggunaan jalur keluli silikon lebih besar daripada atau sama dengan 95%), kurang membazir sisa makanan.

(3) tiga - proses penggulungan dimensi

Inti dibentuk oleh penggulungan segerak jalur keluli silikon (atau jalur aloi amorf) di sepanjang tiga teras tegak lurus (a/b/c tiga- fasa)

(4) Pengoptimuman Bentuk Salib Teras -

Pekeliling atau quasi - Pekeliling Cross - Seksyen: Lajur teras mengamalkan bahagian pekeliling atau poligonal - (seperti dodecagon) untuk mengurangkan kesan kepekatan fluks magnet di sudut dan mengurangkan kehilangan semasa eddy.
Cross - Pemadanan Kawasan Sectional: Secara dinamik Laraskan salib - kawasan keratan setiap segmen mengikut taburan ketumpatan fluks magnet untuk mencapai homogenisasi ketumpatan magnet

Perbandingan dengan struktur teras laminated tradisional

Ciri struktur	Teras laminated tradisional	Teras luka 3D
Sendi teras	Pelbagai sendi, jalan magnet yang tidak berterusan	Jalan magnet yang tidak bersatu, tertutup
Tiga - simetri fasa	Ketidakseimbangan magnetik kerana panjang jalur yang tidak sama rata	Simetri sepenuhnya tiga - jalur magnet fasa
Penggunaan bahan	~ 80% (sisa dari pemotongan laminasi)	Lebih besar daripada atau sama dengan 95% (penggulungan berterusan tanpa memotong)
Pendek - Rintangan litar	Terdedah kepada ubah bentuk, memerlukan sokongan tambahan	Ketegaran mekanikal yang tinggi, menahan pendek - kejutan litar
Sumber bunyi	Getaran magnetostrik pada sendi	Magnetostrik seragam, bunyi yang lebih rendah

Ciri -ciri fungsional

1. Kerugian rendah

S13 - siri m.rl no - kerugian beban menurun sebanyak 50% secara purata, kerugian beban menurun sebanyak 30% secara purata; S11-M.RL Siri kerugian tanpa beban menurun sebanyak 30% secara purata, kerugian beban menurun sebanyak 25% secara purata.

2. Rendah tidak - beban semasa

Oleh kerana bahan yang sangat baik dari teras luka dan ciri -ciri pemprosesan penggulungan, arus beban tidak - dikurangkan dengan ketara.

3. Bunyi operasi yang rendah

Menurut standard bunyi JB / T10088-1999, bunyi siri S13-M.RL dan S11-M.RL dikurangkan oleh kira-kira 7-9dB.

4. Rintangan litar pintas yang kuat

Seluruh badan pengubah berada dalam bentuk prisma segitiga dengan bolt tarik di sekitar dan di tengah. Ia disepadukan dengan penebat kuk besi atas dan bawah dan blok kayu berlamina, yang secara berkesan dapat menahan tegasan mekanikal paksi dan radial semasa litar pintas secara tiba -tiba.

Parameter Teknikal S13 Series Tiga - Kecekapan Tenaga Tahap 30KVA ~ 1250KVA Tiga - Fasa Double - WINGING NON - Voltan Pengujaan Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran Pengedaran
